高灰分煤質燃燒後粉煤灰內含大量石英、焦渣硬質顆粒，二氧化矽占比高，在除灰異徑管大小頭變徑處氣流驟變形成渦流衝刷，磨損速率是普通煤質工況 3 倍以上。堆焊耐磨異徑管依靠碳化鉻高鉻合金耐磨層防護，厚度選型直接決定使用壽命，需結合高灰分磨損特性、變徑衝刷分區分級定製，兼顧耐磨性能與管路通徑、施工安全性。

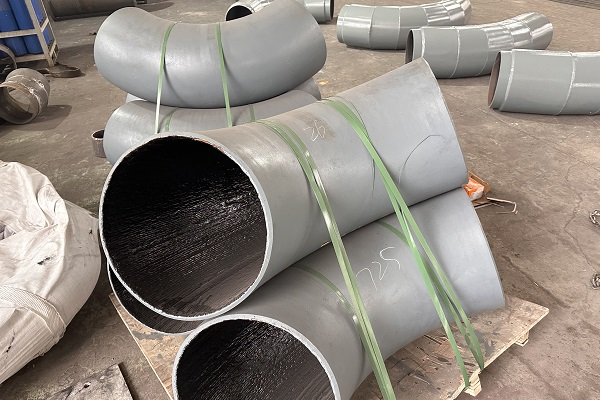

電廠除灰堆焊耐磨異徑管耐磨層厚度選多少適配高灰分煤質工況？常規低灰分稀相除灰異徑管，耐磨層標準厚度 3～5mm，僅適配細灰、低流速支線。而高灰分煤質工況無論濃相、稀相係統，基礎耐磨層下限不得低於6mm。異徑管分為漸擴段、漸縮段兩大磨損分區：漸縮小口端氣流加速，顆粒集中撞擊，屬於重度衝刷區，堆焊層建議加厚至 8～10mm；漸擴大口端氣流分散、磨損偏弱，選用 6～7mm 標準加厚層即可，廠家可做分段差異化堆焊，不用整根統一超厚增加成本與管路自重。

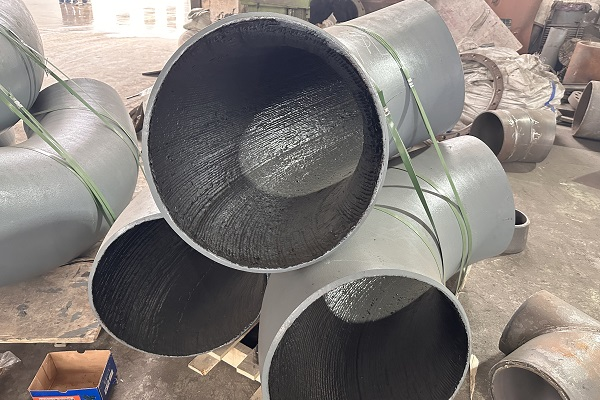

電廠除灰堆焊耐磨異徑管耐磨層厚度選多少適配高灰分煤質工況？高灰分濃相高壓除灰係統、倉泵出口後端異徑管，輸送風速超 25m/s，灰氣比高、硬質顆粒衝擊動能大，小口渦流區耐磨層需升級至 10～12mm 多層堆焊。堆焊層選用 Cr27 高鉻合金焊絲，硬度穩定 HRC58-65，多層薄層堆焊搭配預熱緩冷工藝，規避厚層應力裂紋，冶金熔合層無分層脫落隱患，適配長期高硬度粉煤灰切削磨損。

選型需避開兩大誤區：一是厚度低於 6mm，高灰分工況半年至一年就會局部磨穿漏灰，頻繁停機檢修；二是盲目堆焊超過 12mm，會大幅縮小管道有效通徑，增大輸送阻力、提升空壓機能耗，同時堆焊應力累積易出現內壁裂紋。正規實體廠家會依據電廠煤質灰分含量、輸送壓力、異徑管安裝位置出具分區厚度方案，出廠配備超聲波厚度檢測報告，堆焊厚度誤差控製在 ±0.5mm 以內。

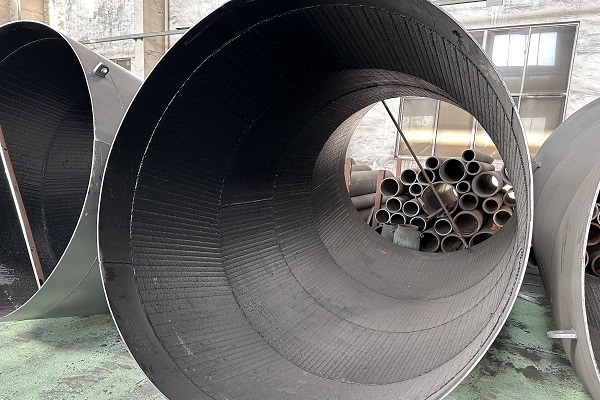

對比普通雙金屬異徑管，堆焊耐磨異徑管厚度可調範圍更廣，針對高灰分極端衝刷點位精準加厚，全生命周期運維成本降低 40% 以上，是高灰分機組除灰改造優選管件。

FAQ

Q：高灰分煤質電廠除灰堆焊異徑管，基礎耐磨層最低厚度多少？

A：高灰分硬質粉煤灰衝刷強度大，整管耐磨層下限 6mm，小口渦流重度衝刷區建議加厚至 8～12mm。

Q：堆焊異徑管大小頭兩端，耐磨層厚度需要做區分嗎？

A：需要，漸縮小口端氣流加速、渦流衝擊嚴重，堆焊層加厚 8～12mm；漸擴大口端磨損較輕，選用 6～7mm 即可，分區堆焊平衡成本與壽命。

Q：堆焊耐磨層越厚，適配高灰分工況效果越好嗎？

A：並非越厚越好，超過 12mm 會縮小通徑、增大輸送阻力，同時堆焊應力過高易開裂，按衝刷分區匹配 6～12mm 厚度為優質方案。
